Клапан круглый ПГВУ


Оставить заявку

Круглый клапан ПГВУ — это надежное решение для систем удаления газов, предназначенное для установки внутри воздуховодов и газоотводящих каналов. Конструкция выполнена из прочной стальной сварной стали, что обеспечивает высокую прочность, устойчивость к температурным нагрузкам и долговечность в эксплуатации.

Заслонка клапана управляется вручную или автоматически — доступны исполнения со штурвалом, редуктором или электроприводом. Благодаря герметичности в закрытом положении и минимальному пропуску среды, клапан эффективно справляется с задачами регулирования и перекрытия потока.

Преимущества

Широкий диапазон диаметров

от 150 мм до 1400 мм и выше по индивидуальному заказу

Простая установка

возможен монтаж как на болтах, так и сваркой

Устойчивость к высоким температурам

рабочая среда от 0 °C до +400 °C

Минимальные потери при закрытии

не более 3–4% в зависимости от размера сечения

Доступны левые и правые исполнения

под разные условия монтажа

Пример маркировки

KKR-L-DN500

KKR — тип клапана,
L — левостороннее исполнение,
DN500 — условный диаметр прохода 500 мм.

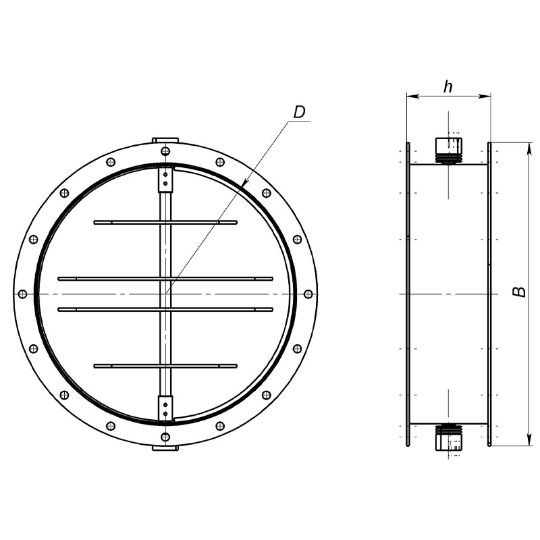

Таблица характеристик клапаны ПГВУ круглые

МаркировкаУсловный
проход
Д1
(будет D на чертеже)
Д3
(будет В на чертеже)
L
(будет A на чертеже)
L1
(будет H на чертеже)
KKR-L-DN15015015025037080
KKR-L-DN20020020030540780
KKR-L-DN22522523033043390
KKR-L-DN25025026036546590
KKR-L-DN27527528039048790
KKR-L-DN300300310430543180
KKR-L-DN325325330450563180
KKR-L-DN350350360480593180
KKR-L-DN400400410535645180
KKR-L-DN450450460585695180
KKR-L-DN500500520465755180
KKR-L-DN600600620745855180
KKR-L-DN700700710850984220
KKR-L-DN8008008109501084220
KKR-L-DN90090091010501184220
KKR-L-DN10001000101011501284220
KKR-L-DN11001100111012501405240
KKR-L-DN12001200121013501504260
KKR-L-DN13001300131014501604280
KKR-L-DN14001400141015501715300
KKR-L-DN15001500151016601708360
KKR-L-DN16001600161017601911.5360
KKR-L-DN18001800181019602105380
