Клапан ПГВУ прямоугольный

Клапан ПГВУ — это прямоугольный запорно-регулирующий элемент, предназначенный для установки в газоотводящих каналах промышленных объектов. Конструкция отличается прочностью, функциональной надёжностью и высокой герметичностью. Клапан эффективно перекрывает или регулирует поток газовой среды, выдерживая рабочую температуру до 400 °C.

Особенности конструкции

Сварной стальной корпус с поворотными заслонками

Возможность комплектации от одной до пяти створок и более

Надёжное управление — от ручного штурвала до электропривода

Герметичность при закрытии

утечка не более 3–4% в зависимости от площади сечения

Гибкие размеры под ваш проект

Высота: от 400 мм до 4000 мм и более

Ширина: от 400 мм до 5500 мм и более

Конфигурация створок и направление открывания (левое/правое) - подбираются индивидуально

Преимущества ПГВУ

Универсальность установки

клапан легко интегрируется в существующую систему за счёт болтового или сварного крепления

Минимальные эксплуатационные расходы

конструкция не требует частого обслуживания

Изготовление под заказ

возможность адаптировать клапан под нестандартные размеры и условия эксплуатации

Пример маркировки

КPR-L-S2-900х1400

Клапан прямоугольный, левый, с двумя створками, размером 900×1400 мм по живому сечению (Высота х Ширина)

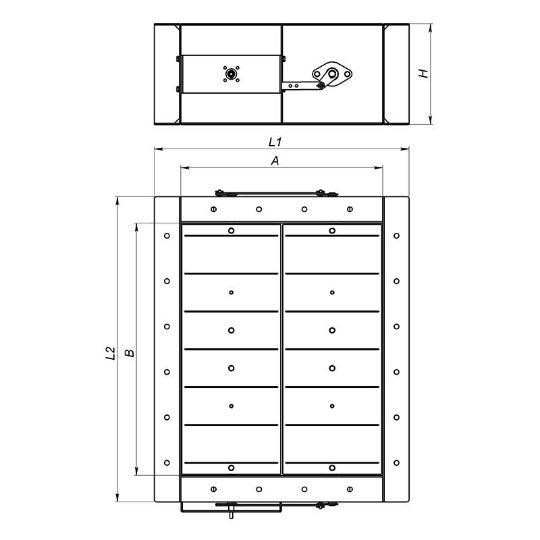

Таблица характеристик
Клапаны прямоугольные одноосные


Маркировка	Условный проход (ШхВ)	А	В	L1	L2
КPR-S1-300х400	300х400	304	402	432	530
КPR-L-S1-500х300	300х500	304	502	432	630
КPR-L-S1-600х300	300х600	304	602	432	730
КPR-L-S1-700х300	300х700	304	702	432	830
КPR-L-S1-500х400	400х500	408	502	536	630
КPR-L-S1-600х400	400х600	408	602	536	730
КPR-L-S1-700х400	400х700	408	702	536	830
КPR-L-S1-800х400	400х800	408	802	536	930
КPR-L-S1-600х500	500х600	506	602	634	730
КPR-L-S1-800х500	500х800	506	802	634	930
КPR-L-S1-900х500	500х900	506	902	634	1030
КPR-L-S1-1000х500	500х1000	506	1002	634	1130

Клапаны прямоугольные двухосные


Маркировка	Условный проход (ШхВ)	А	В	L1	L2
КPR-S2-700х600	600х700	590	702	718	830
КPR-L-S2-800х600	600х800	590	802	718	930
КPR-L-S2-900х600	600х900	590	902	718	1030
КPR-L-S2-500х700	700х500	693	502	821	630
КPR-L-S2-700х700	700х700	693	702	821	830
КPR-L-S2-800х700	700х800	693	802	821	930
КPR-L-S2-800х800	800х800	794	802	821	930
КPR-L-S2-1200х800	800х1200	794	1200	934	1340
КPR-L-S2-1600х800	800х1600	794	1610	934	1750
КPR-L-S2-400х900	900х400	893	402	1021	530
КPR-L-S2-700х900	900х700	893	702	1021	830
КPR-L-S2-1200х900	900х1200	893	1200	1033	1340
КPR-L-S2-600х1000	1000x600	990	602	1118	730
КPR-L-S2-700х1000	1000x700	990	700	1130	940
КPR-L-S2-800х1000	1000x800	990	800	1130	940
КPR-L-S2-1000х1000	1000x1000	990	1000	1130	1140

Клапаны прямоугольные трёхосные


Маркировка	Условный проход (ШхВ)	А	В	L1	L2
КPR-L-S3-600х1200	1200х600	1170	600	1310	740
КPR-L-S3-700х1200	1200x700	1170	700	1310	840
КPR-L-S3-800х1200	1200x800	1170	800	1310	940
КPR-L-S3-1000х1200	1200x1000	1170	1000	1310	1140
КPR-L-S3-1200х1200	1200x1200	1170	1200	1310	1340
КPR-L-S3-700х1400	1400x700	1400	700	1540	840
КPR-L-S3-800х1400	1400x800	1400	800	1540	940
КPR-L-S3-900х1400	1400x900	1400	900	1540	1040
КPR-L-S3-1000х1400	1400x1000	1400	1000	1540	1140
КPR-L-S3-1200х1400	1400x1200	1400	1200	1540	1340
КPR-L-S3-800х1500	1500x800	1475	800	1615	940
КPR-L-S3-900х1500	1500x900	1475	900	1615	1040
КPR-L-S3-1000х1500	1500x1000	1475	1000	1615	1140
КPR-L-S3-1200х1500	1500x1200	1475	1200	1615	1340

Клапаны прямоугольные четырехосные


Маркировка	Условный проход (ШхВ)	А	В	L1	L2
КPR-L-S4-1000х1600	1600x1000	1604	1000	1746	1140
КPR-L-S4-1200х1600	1600x1200	1604	1200	1746	1340
КPR-L-S4-1400х1600	1600x1400	1604	1400	1746	1540
КPR-L-S4-1600х1600	1600x1600	1604	1610	1746	1750
КPR-L-S4-900х1800	1800x900	1803	900	1983	1080
КPR-L-S4-1000х1800	1800x1000	1803	1000	1983	1180
КPR-L-S4-1200х1800	1800x1200	1803	1200	1983	1380
КPR-L-S4-1400х1800	1800x1400	1803	1400	1983	1580
КPR-L-S4-1800х1800	1800x1800	1803	1800	1983	1980
КPR-L-S4-1000х2000	2000x1000	1933	1000	2140	1180
КPR-L-S4-1200х2000	2000x1200	1933	1200	2140	1480
КPR-L-S4-1600х2000	2000x1600	1933	1600	2140	1780
КPR-L-S4-1800х2000	2000x1800	1933	1800	2140	1980
КPR-L-S4-2000х2000	2000х2000	1933	2000	2140	2180

Клапаны прямоугольные пятиосные


Маркировка	Условный проход (ШхВ)	А	В	L1	L2
КPR-L-S5-1200х2200	2200x1200	2206	1200	2386	1380
КPR-L-S5-1400х2200	2200x1400	2206	1400	2386	1580
КPR-L-S5-1600х2200	2200x1600	2206	1600	2386	1780
КPR-L-S5-1800х2200	2200x1800	2206	1800	2386	1980
КPR-L-S5-2000х2200	2200х2000	2206	2000	2386	2180
КPR-L-S5-1200х2400	2400x1200	2400	1200	2580	1380
КPR-L-S5-1400х2400	2400x1400	2400	1400	2580	1580
КPR-L-S5-1600х2400	2400x1600	2400	1600	2580	1780
КPR-L-S5-1800х2400	2400x1800	2400	1800	2580	1980
КPR-L-S5-2000х2400	2400х2000	2400	2000	2580	2180
